Kif Jista 'l-Kisi ta' Spray Ultrasoniku Ittejjeb l-Applikazzjoni tal-Fotoresist?

Introduzzjoni

Il-kisi fotoreżistiku huwa proċess kritiku fil-manifattura tas-semikondutturi, mikroelettronika, MEMS, sensuri u industriji oħra ta 'preċiżjoni. Il-kwalità u l-uniformità tas-saff fotoreżistiku jaffettwaw direttament espożizzjoni sussegwenti, żvilupp, inċiżjoni, u proċessi ta 'trasferiment tal-mudell.

Il-kisja ta' spin tradizzjonali tintuża ħafna għall-applikazzjoni tal-fotoreżistenti, iżda jista' jkollha limitazzjonijiet meta tipproċessa sottostrati mhux-planari, strutturi tridimensjonali, wejfers b'topografija tal-wiċċ, jew materjali fejn l-uniformità tal-kisi u l-utilizzazzjoni tal-materjal huma importanti.

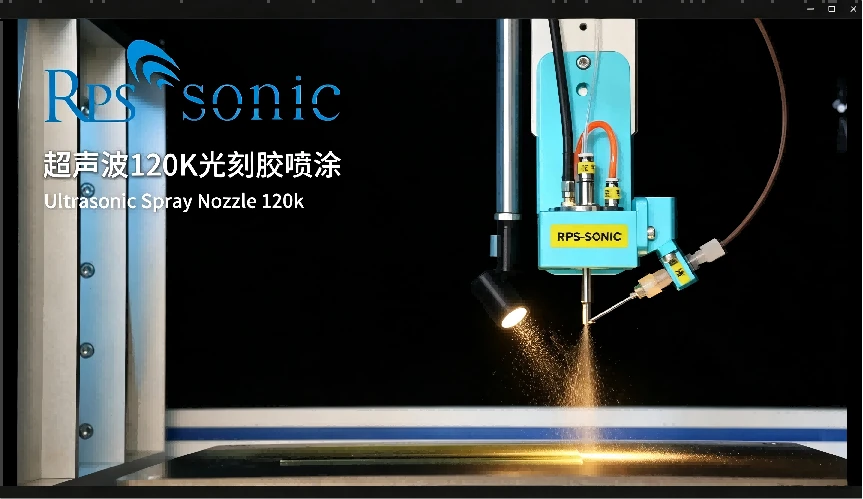

Teknoloġija tal-kisi tal-isprej ultrasonikujipprovdi soluzzjoni alternattiva. Bl-użu ta 'vibrazzjoni ultrasonika ta'-frekwenza għolja biex atomizza photoresist likwidu fi qtar fini u relattivament uniformi, sistema ta 'sprej ultrasoniku tista' tiġġenera sprej ikkontrollat ​​għal depożizzjoni ta 'film irqiq-.

Il-proċess bażiku huwa:

Photoresist → Atomizzazzjoni ultrasonika → Qtar fini → Sprejjar Ikkontrollat ​​→ Uniform Photoresist Film

B'differenza mill-bexx pnewmatiku konvenzjonali, l-atomizzazzjoni ultrasonika ma tistrieħx primarjament fuq arja bi pressjoni għolja- biex tkisser il-likwidu fi qtar. Il-vibrazzjoni ta 'frekwenza għolja-fil-wiċċ taż-żennuna tiġġenera l-proċess ta' atomizzazzjoni.

L-isprej li jirriżulta jista 'jiġi kkontrollat ​​permezz ta' parametri bħal frekwenza ultrasonika, rata tal-fluss tal-likwidu, distanza tal-bexx, moviment taż-żennuna u veloċità tas-sottostrat.

Għaliex Uża Atomizzazzjoni Ultrasonika għal Photoresist?

1. Kisi tal-Film-Irqiq Uniformi

L-atomizzazzjoni ultrasonika tista 'tipproduċi qtar fini b'distribuzzjoni tad-daqs tal-qtar relattivament dejqa-. Meta l-parametri tal-isprej huma ottimizzati sew, il-qtar jistgħu jiġu depożitati b'mod uniformi fuq il-wiċċ tas-sottostrat.

Dan huwa partikolarment utli għal applikazzjonijiet li jeħtieġu ħxuna ta 'photoresist kontrollata u uniformi.

2. Depożizzjoni Preċiża tal-Materjal

Photoresist jista 'jkun materjal għali, għalhekk it-tnaqqis tal-konsum tal-materjal mhux meħtieġ huwa importanti.

Il-kisi tal-isprej ultrasoniku jippermetti li r-rata tal-fluss tal-likwidu tiġi kkontrollata b'mod preċiż. Meta mqabbel ma 'sistemi ta' sprej konvenzjonali li jużaw ammonti kbar ta 'arja kkompressata, il-proċess jista' potenzjalment inaqqas l-isprej żejjed u jtejjeb l-utilizzazzjoni tal-materjal.

3. Adattat għal Uċuħ Kumplessi

Spin kisi jaħdem l-aħjar fuq substrati relattivament ċatti. Kisi bl-isprej ultrasoniku jipprovdi flessibilità akbar għall-kisi:

Strutturi 3D

Sostrati mikrostrutturati

Komponenti MEMS

Uċuħ mhux-planari

Wejfers strutturati

Sostrati ta'-erja kbira

Komponenti elettroniċi speċjali

L-isprej jista 'jilħaq żoni li jistgħu jkunu diffiċli biex jiksu b'mod uniformi bl-użu ta' kisi spin konvenzjonali.

4. -Veloċità Baxxa, Spray Kontrollat

L-atomizzazzjoni ultrasonika tista 'tiġġenera sprej artab u kontrollabbli. Dan jagħmilha adattata għal applikazzjonijiet fejn l-impatt eċċessiv tal-bexx jew it-turbolenza għandhom jiġu minimizzati.

Il-karatteristiċi tal-isprej jistgħu jiġu aġġustati billi jinbidlu l-frekwenza ultrasonika, ir-rata tal-għalf tal-likwidu, iż-żennuna-għal-distanza tas-sottostrat, u l-veloċità tal-iskannjar.

5. Kontroll tal-Ħxuna tal-Kisi flessibbli

Il-ħxuna tal-fotoresist hija influwenzata minn parametri multipli tal-proċess. B'sistema ta 'sprej ultrasoniku, il-ħxuna tal-kisi tista' tiġi aġġustata permezz ta 'fatturi bħal:

Konċentrazzjoni fotoreżistu

Rata tal-fluss tal-likwidu

Frekwenza ultrasonika

Distanza tal-isprej

Veloċità tal-iskannjar taż-żennuna

Numru ta 'passes tal-kisi

Temperatura tas-sottostrat

Kundizzjonijiet tat-tnixxif

Dan jippermetti li l-proċess tal-kisi jiġi ottimizzat għal formulazzjonijiet differenti ta 'photoresist u rekwiżiti ta' sottostrat.

Il-kisja tal-fotoreżistenti teħtieġ kontroll preċiż tal-ħxuna tal-film, l-uniformità, il-konsum tal-materjal u l-kopertura tas-sottostrat.Teknoloġija tal-kisi tal-isprej ultrasonikujoffri approċċ flessibbli għad-depożitu ta 'photoresist, partikolarment meta taħdem ma' films irqaq, strutturi kumplessi, jew sottostrati li huma diffiċli biex jiġu pproċessati bl-użu ta 'kisi spin konvenzjonali.
